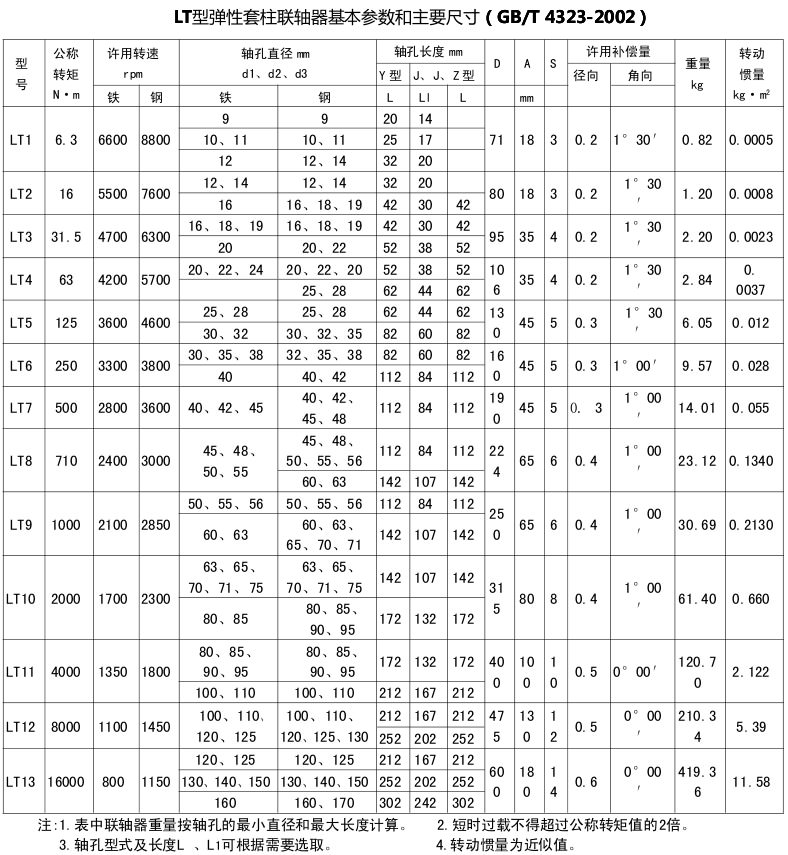

LT型弹性套柱销联轴器（GB/T 4323-2002）

◆结构性能:

■由于弹性套与半联轴器凸缘上圆孔间的间隙以及弹性套的变形, 联轴器具有一定的补偿两相对偏移和减震性能.

■工作温度-20⁰C~+70⁰C

■轴孔、 键槽的型式和尺寸、标记方法符合GB/T 3852-1997<<联轴器轴孔和联结型式及尺寸>>的规定

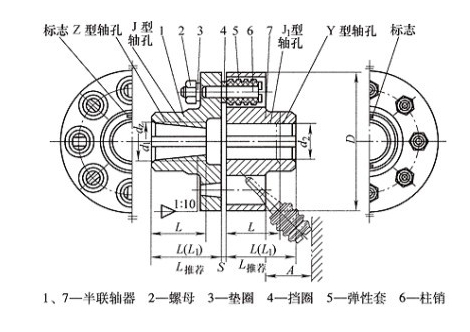

◆标记说明:对于Z型、J型带沉孔的轴孔长度指轴孔的配合长度(不含沉孔)即右图中L1尺寸

◆标记示例:

LT5型弹性套柱销联轴器

主动端:Z型轴孔、C型键槽，

轴孔直径dz=30mm,

轴孔长度L1=60mm

从动端:Y型轴孔、B型键槽，

轴孔直径d=28mm,

轴孔长度L=62mm
