LTZ型（TLL型）带制动轮弹性套柱销联轴器
更新：2014-8-22 18:11:43点击：
- 产品品牌双卫
- 产品型号LTZ型带制动轮弹性套柱销联轴器
产品介绍
LTZ型带制动轮弹性套柱销联轴器
◆结构性能：
■制动轮与半联轴器制成整体式结构。
■制动轮半联轴器使用铸钢或锻钢加
工，且外圆表面淬火处理。
■轴孔键槽的型式和尺寸，标记方法同LT型。
◆标记说明：对于Z型、J型带沉孔的
轴孔长度是指轴孔的配合长度
(不含沉孔)即右图中L1尺寸。
◆标记示例：
LTZl0带制动轮弹性套柱销联轴器
主动端：J型轴孔、B型键槽，
轴孔直径d1=65mm， 轴孔长度L1=107mm
从动端：Y型轴孔、B型键槽，
轴孔直径d2=70mm，轴孔长度L=172mm

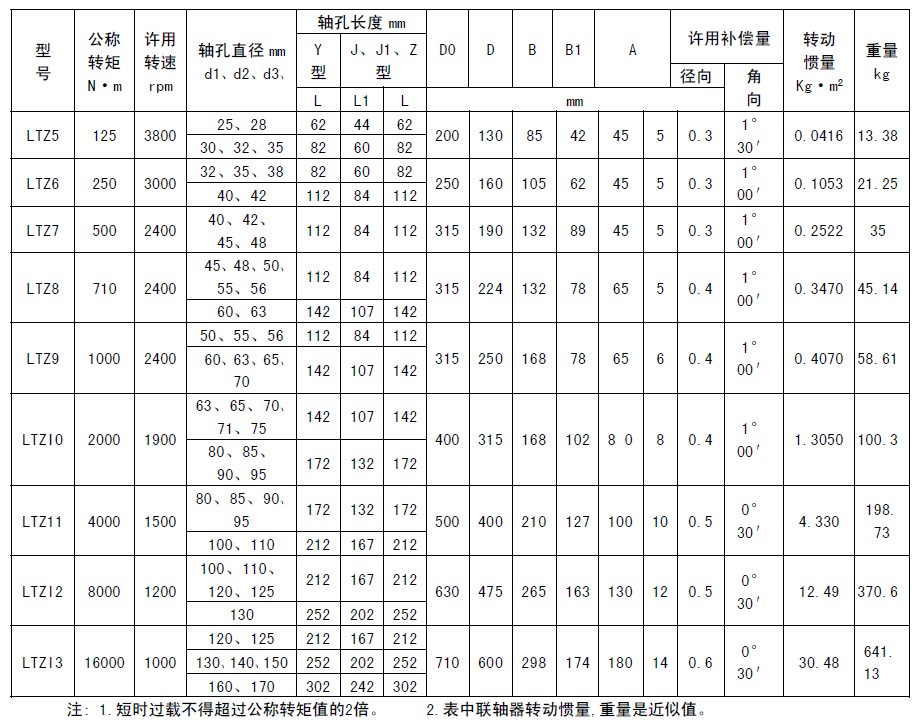

LTZ型带制动轮弹性套柱销联轴器基本参数和主要尺寸(GB/T 4323—2002)
