LK型弹性块联轴器

更新：2014-9-13 16:46:07点击：

产品品牌双卫联轴器
产品型号LK型弹性块联轴器

产品介绍

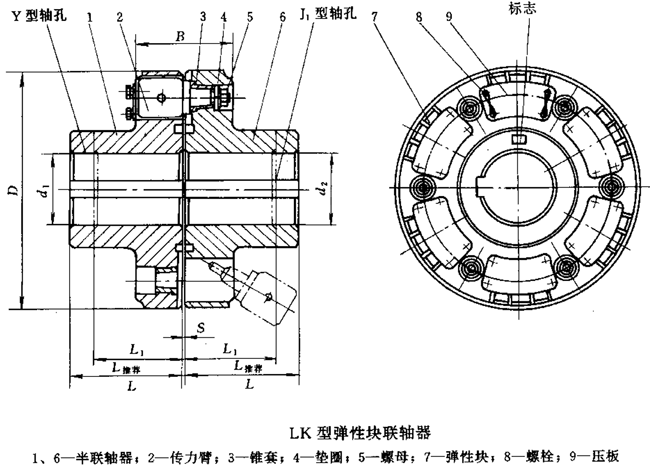

LK型弹性块联轴器基本参数和主要尺寸（JB/T9148-99）/mm

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	轴孔直径 d1、d2	轴孔长度			D	B	S	质量 m/kg	转动惯量I/ kg·m2
				Y型	J1型	L推荐
				L	L1
LK1	10000	1950	85、90、95	172	132	150	370	190	5	125	4
			100、110、120	212	167
LK2	16000	1750	95	172	132	170	415	208		200	5.2
			100、110、120、125	212	167
			130	252	202
LK3	25000	1600	110、120、125	212	167	185	450	225		265	6.3
			130、140、150	252	202
LK4	40000	1400	130、140、150			210	520	260		338	21.5
			160、170、180	302	242
LK5	63000	1200	160、170、180			230	600	275	6	580	26.6
			190、200、220	352	282
LK6	100000	1170	190、200、220			260	620	285		625	29.3
			240、250、260	410	330
LK7	125000	1080	220	352	282	280	670	295		780	55
			240、250、260	410	330
			280	470	380
LK8	160000	990	240、250、260	410	330	300	730	305		880	80
			280、300、320	470	380
LK9	200000	950	260	410	330	320	760	315		1075	100
			280、300、320	470	380
			340	550	450
LK10	250000	920	280、300、320	470	380	345	790	345	7	1270	120
			340、360	550	450
LK11	315000	820	300、320	470	380	360	850	380		1545	192
			340、360、380	550	450
LK12	400000	790	320	470	380	380	910	420		1820	255
			340、360、380	550	450
			400	650	540
LK13	500000	750	360、380	550	450	400	960	460	8	2245	332
			400、420、440	650	540
LK14	630000	690	400、420、440、450、460、480			450	1050	505		2670	520
LK15	900000	600	440、450、460、480、500			500	1200	550	10	4401	708
			530	800	680
LK16	1250000	535	460、480、500	650	540	520	1350	570		4870	1248
			530、560	800	680
LK17	1600000	480	530、560、600、630			600	1500	650	12	5900	1930
LK18	2000000	450	560、600、630			650	1600	730		7000	2650
			670	900	780
LK19	2500000	420	630	800	680	680	1700	780		8850	4080
			670、710、750	900	780
LK20	3150000	380	710、750			750	1900	820		12060	5500
			800、850	1000	880

注：1.质量、转动惯量是近似值。

2.瞬时最大转矩不得超过公称转矩Tn的1.5倍。

LK型、LKA型许用补偿量

许用补偿量	型号
许用补偿量	LK1～LK4 LKA1	LK5～LK15 LKA2～LKA11	LK16～LK18 LKA12～LKA14	LK19～LK20 LKA15～LKA20
轴向△x/mm	±1.5	±2	±2.5	±3
径向△y/mm	0.5	0.8		1
角向△α	0°30′		0°15′

注：表中所列许用补偿量是指工作状态，允许的由于制造误差、安装误差、工作载荷变化所引起的冲击、振动、机座变形、温度变化等综合因素所形成的两轴相对偏移的补偿能力。
